14 طرح نرده پنجره فلزی شاسی دار
14 طرح نرده پنجره فلزی شاسی دار به مشتری کمک می کنند پیش از سفارش, میان استحکام قاب, فاصله اعضای محافظ و هماهنگی نرده با نمای ساختمان تصمیم مطمئن تری بگیرد. وجود شاسی پیرامونی باعث می شود اجزای داخلی در یک قاب منظم قرار گیرند, اما نوع پروفیل, ابعاد دهانه, طرح داخلی و روش نصب باید پیش از ساخت برسی شوند. نرده پنجره فلزی شاسی دار می تواند با خطوط عمودی, افقی, شبکه مربعی, لوزی, هندسی, فرفورژه, قاب دوبل, ساختار برجسته یا لنگه بازشو دار تولید شود. هر طرح تأثیر متفاوتی بر نورگیری, دید, وزن, پوشش دهانه و ظاهر پنجره دارد. انتخاب شاسی بسیار سنگین ممکن است فشار غیرضروری به زیرکار وارد کند و قاب ضعیف نیز روی پنجره عریض احتمال لرزش یا تغییر تراز را افزایش می دهد. رنگ کوره ای, کیفیت جوش, محل دستگیره, توری و جنس دیوار نیز باید در بررسی سفارش دیده شوند. قیمت نهایی به متریال, اندازه, تراکم, یراق آلات و شرایط اجرا وابسته است. سازه ساختمان با دریافت تصاویر, مشاوره درباره مدل, ثبت اندازه ها و هماهنگی مراحل ساخت و نصب کمک می کند نرده پنجره فلزی شاسی دار با نیاز حفاظتی, کاربری روزمره و نمای ساختمان تناسب بیشتری داشته باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| شناخت نیاز سفارش | میزان دسترسی به پنجره, کاربری فضا, نورگیری و نوع بازشو در مشاوره اولیه بررسی می شوند. | این مرحله کمک می کند شاسی و طرح داخلی بر اساس شرایط واقعی انتخاب شوند, نه فقط ظاهر نمونه. |
| دریافت تصاویر محل | نمای روبه رو, قاب پنجره, دیوار اطراف و محل احتمالی اتصال برای پیشنهاد روش نصب ارزیابی می شوند. | مشتری پیش از سفارش می داند نرده در چه سطحی قرار می گیرد و چگونه با نما هماهنگ خواهد شد. |
| اندازه گیری دهانه | عرض, ارتفاع, عمق قاب, محل دستگیره, توری و مسیر بازشدن پنجره به صورت دقیق ثبت می شوند. | اندازه گیری کامل احتمال برخورد نرده با پنجره یا نیاز به اصلاح ناگهانی هنگام نصب را کاهش می دهد. |
| انتخاب شاسی | مقطع پروفیل شاسی با توجه به ابعاد دهانه, وزن طرح, تعداد کلاف ها و نقاط مهار تعیین می شود. | شاسی متناسب استحکام لازم را فراهم می کند و از افزایش غیرضروری وزن سفارش جلوگیری خواهد کرد. |
| مقایسه طرح داخلی | مدل عمودی, افقی, شبکه ای, لوزی, هندسی, فرفورژه و بازشو دار از نظر کاربرد مقایسه می شوند. | مشتری می تواند میان پوشش دهانه, نورگیری و ظاهر مورد انتظار تعادل ایجاد کند. |
| بررسی کیفیت ساخت | گونیا بودن قاب, تراز کلاف ها, کیفیت جوش و فاصله اعضای فلزی پیش از رنگ آمیزی کنترل می شوند. | کنترل کارگاهی احتمال تحویل قاب دارای تاب, جوش نامرتب یا فاصله های ناهماهنگ را کمتر می کند. |
| تأیید رنگ و پوشش | رنگ کوره ای, بافت مات یا نیمه براق و هماهنگی پوشش با پنجره و نمای ساختمان مشخص می شوند. | مشاهده نمونه واقعی رنگ, اختلاف میان تصویر نمایشگر و نتیجه نهایی را کاهش می دهد. |
| هماهنگی اجرای نصب | نوع مهار, صفحات اتصال, دسترسی نصاب, محافظت از شیشه و زمان اجرای کار از قبل تعیین می شوند. | برنامه ریزی قبلی نصب را منظم تر می کند و احتمال آسیب به پوشش یا اجزای اطراف را کاهش می دهد. |
| تحویل و پشتیبانی | پس از نصب, تراز شاسی, استحکام مهار, سلامت رنگ و عملکرد کامل پنجره بازبینی می شوند. | ثبت مشخصات سفارش, پیگیری تنظیم, ترمیم پوشش یا خدمات بعدی را برای مشتری آسان تر می کند. |
مشاوره برای شناخت کاربرد نرده پنجره شاسی دار
نرده شاسی دار باید بر اساس موقعیت پنجره و نحوه استفاده از فضا پیشنهاد شود. پنجره نزدیک حیاط, راهرو یا تراس با پنجره ای که دسترسی محدودی از بیرون دارد شرایط یکسانی ندارد. میزان نور, جهت دید, نوع لنگه و فاصله دستگیره از سطح نصب, روی انتخاب مدل داخلی اثر می گذارند. بعضی مشتریان خطوط خلوت و منظم می خواهند و گروهی دیگر پوشش شبکه ای را ترجیح می دهند. در مشاوره اولیه, تصاویر محل و اندازه تقریبی بررسی می شوند تا مدل پیشنهادی با دهانه, نما و زیرکار هماهنگ باشد. هدف خدمات حرفه ای این است که شاسی به درستی روی پنجره بنشیند, اعضای داخلی فاصله مناسبی داشته باشند و نرده پس از نصب مانع بازشدن پنجره, استفاده از توری یا نظافت شیشه نشود.
طرح عمودی شاسی ساده برای سفارش کم جزئیات
طرح نخست از یک شاسی پیرامونی و میله های عمودی منظم تشکیل می شود و برای مشتریانی مناسب است که ظاهر ساده و قابل هماهنگی با بیشتر نماها می خواهند. تعداد میله ها باید بر اساس عرض پنجره تعیین شود تا فاصله کناره ها با بخش میانی یکسان بماند. تراکم بسیار زیاد نورگیری را محدود می کند و فاصله بیش از حد باز نیز ممکن است با نیاز حفاظتی سفارش هماهنگ نباشد. استفاده از یک کلاف افقی در دهانه های بلند می تواند نظم اعضا را حفظ کند و از حرکت جانبی خطوط بکاهد.
پیش از تولید, محل دستگیره و تقسیم بندی قاب پنجره بررسی می شوند تا میله ها مقابل بخش های مهم قرار نگیرند. شاسی نیز روی سطح صاف مونتاژ و از نظر گونیا بودن کنترل خواهد شد. اگر رنگ نرده به قاب پنجره نزدیک باشد, ساختار عمودی حضور بصری آرام تری پیدا می کند. مشتری هنگام تحویل می تواند موازی بودن اعضا, استحکام اتصال و سلامت پوشش اطراف نقاط مهار را بررسی کند. این طرح با نگهداری ساده و ساختار روشن, برای سفارش هایی مناسب است که پیچیدگی تزئینی اولویت اصلی آن ها نیست.
طرح افقی تقویت شده برای پنجره عریض
طرح دوم از خطوط افقی متصل به شاسی و کلاف های تقویتی تشکیل می شود و برای پنجره های عریض قابل بررسی است. خطوط بلند باید با مقطع و فاصله مناسب ساخته شوند تا در میانه دهانه موج یا لرزش ایجاد نکنند. تعداد اعضای افقی بر میزان دید و نور اثر دارد و بهتر است بر اساس ارتفاع پنجره تنظیم شود. این مدل می تواند ظاهر پنجره را کشیده تر نشان دهد و با نماهای مدرن هماهنگی خوبی ایجاد کند, اما انتخاب آن باید همراه با بررسی ابعاد واقعی انجام شود.
در ساخت طرح افقی, هم سطحی خطوط و اتصال یکنواخت آن ها به شاسی اهمیت زیادی دارد. اگر دهانه بسیار عریض باشد, پایه یا کلاف میانی می تواند نیرو را بهتر توزیع کند. محل این تقویت باید با محور پنجره هماهنگ شود تا ظاهر محصول نامنظم نباشد. مشتری پیش از تأیید سفارش می تواند تعداد خطوط و محل کلاف را روی تصویر پنجره مشاهده کند. پس از نصب نیز صاف بودن اعضا, نبود لرزش در میانه و عملکرد آزاد پنجره همراه نصاب بازبینی خواهند شد.
طرح شبکه مربعی برای پوشش منظم دهانه
طرح سوم با ترکیب خطوط عمودی و افقی, خانه های مربعی منظم ایجاد می کند. این مدل برای پنجره هایی مناسب است که مشتری پوشش یکپارچه تری نسبت به طرح خطی می خواهد. اندازه خانه ها باید با عرض و ارتفاع دهانه هماهنگ شود تا در کناره ها مربع های ناقص یا باریک شکل نگیرند. شبکه بسیار ریز وزن, تعداد جوش ها و محدودیت دید را افزایش می دهد, در حالی که خانه های بیش از حد باز ممکن است پاسخ مناسبی به شرایط پنجره ندهند. مشاوره به انتخاب تراکم متعادل کمک می کند.
تقاطع خطوط باید پیش از رنگ آمیزی از نظر کیفیت جوش و برجستگی سطح کنترل شوند. شاسی پیرامونی نیز باید توان نگهداری شبکه را بدون تاب برداشتن داشته باشد. اگر پنجره دارای تقسیم بندی داخلی است, بهتر است محور خانه ها با آن هماهنگ شود. پوشش رنگ داخل گوشه های شبکه نیاز به بازبینی بیشتری دارد. مشتری هنگام تحویل می تواند یکسان بودن خانه ها, تراز شاسی و سلامت رنگ را بررسی کند. این مدل برای سفارش هایی مناسب است که نظم هندسی و پوشش بیشتر, هر دو اهمیت دارند.
طرح شبکه مستطیلی برای هماهنگی با قاب پنجره
طرح چهارم از خانه های مستطیلی عمودی یا افقی تشکیل می شود و امکان هماهنگی بیشتری با نسبت پنجره دارد. مستطیل های عمودی می توانند ارتفاع دهانه را برجسته تر نشان دهند و مدل افقی برای پنجره های کشیده مناسب تر است. اندازه خانه ها نباید فقط از روی نمونه آماده انتخاب شود, زیرا نسبت عرض به ارتفاع هر پنجره متفاوت است. مشاور با تقسیم دقیق دهانه کمک می کند خانه های کناری به اندازه نامتناسب تبدیل نشوند و ساختار نهایی مرتب باقی بماند.
در این مدل, محل کلاف ها باید با نقاط مهار و تقسیم بندی شیشه هماهنگ شود. استفاده از پروفیل نامتناسب ممکن است شبکه را سنگین یا ضعیف نشان دهد. شاسی اصلی پیش از مونتاژ اعضای داخلی کنترل می شود و سپس مستطیل ها با فاصله یکسان شکل می گیرند. مشتری می تواند جهت خانه ها, تراکم و رنگ را پیش از ساخت تأیید کند. پس از نصب, تراز خطوط, یکسان بودن مستطیل ها و نبود فشار روی قاب پنجره بررسی خواهند شد تا سفارش با طرح اولیه مطابقت داشته باشد.
- موقعیت پنجره و میزان دسترسی از بیرون را پیش از انتخاب طرح مشخص کنید.
- تراکم خطوط را همراه با نورگیری و دید داخل فضا بسنجید.
- جهت شبکه مستطیلی را با نسبت واقعی پنجره هماهنگ نمایید.
- محل کلاف تقویتی را روی تصویر پنجره تأیید کنید.
- عملکرد دستگیره, توری و لنگه را هنگام تحویل آزمایش نمایید.
اعتماد به شاسی, متریال و کیفیت ساخت نرده
استحکام نرده شاسی دار فقط با افزایش ضخامت همه اجزا به دست نمی آید و تناسب میان قاب, کلاف, اعضای داخلی و نقاط مهار اهمیت بیشتری دارد. پروفیل ضعیف روی دهانه بزرگ احتمال لرزش را افزایش می دهد و شاسی بیش از حد سنگین نیز فشار غیرضروری به زیرکار وارد می کند. پیش از ساخت, ابعاد پنجره و وزن مدل بررسی می شوند تا مقطع مناسب پیشنهاد شود. جوش ها باید یکنواخت باشند و قاب پیش از اجرای پوشش از نظر تاب و گونیا بودن کنترل گردد. رنگ کوره ای نیز زمانی دوام ظاهری بهتری دارد که سطح از چربی, زنگ و گرد فلز پاک شده باشد. سازه ساختمان با ثبت مشخصات متریال و مراحل کنترل, به مشتری کمک می کند پیشنهادها را بر اساس کیفیت واقعی ساخت و امکان اجرای مطمئن مقایسه کند.
طرح هندسی قاب دار برای نمای مدرن
طرح پنجم از قاب های چندضلعی, خطوط شکسته یا ترکیب مربع و مستطیل درون شاسی اصلی تشکیل می شود. این مدل برای نماهای مدرن و پنجره هایی مناسب است که خطوط معماری مشخص دارند. اندازه اشکال باید با ابعاد دهانه هماهنگ باشد تا جزئیات در پنجره کوچک فشرده نشوند. گوشه های بسیار تیز نیز ممکن است در حمل حساس تر باشند و بهتر است در طراحی به شکل قابل ساخت اصلاح گردند. مشتری می تواند جهت و تراکم هندسه را روی تصویر پنجره ارزیابی کند.
اتصال قاب های داخلی باید به گونه ای باشد که نیرو در شاسی توزیع شود و قطعات کوتاه بدون مهار کافی باقی نمانند. پیش از رنگ آمیزی, جوش ها اصلاح و تقارن کلی طرح از فاصله معمول بررسی خواهد شد. اگر چند پنجره مشابه در یک نما وجود دارند, جهت هندسه و مقیاس آن باید هماهنگ بماند. در زمان نصب نیز لازم است طرح در جهت تأییدشده قرار گیرد. مشتری پس از اجرا می تواند سلامت گوشه ها, تراز شاسی و هماهنگی نرده با خطوط نما را بررسی نماید.
طرح لوزی با شاسی دوبل برای دهانه بزرگ
طرح ششم دارای شاسی بیرونی, قاب داخلی و شبکه لوزی است و برای پنجره های عریض یا مرتفع قابل بررسی خواهد بود. قاب دوم می تواند اعضای مورب را منظم نگه دارد و ساختار یکپارچه تری ایجاد کند, اما وزن و ضخامت بصری محصول را نیز افزایش می دهد. اندازه لوزی ها باید با ابعاد واقعی محاسبه شود تا در کناره ها قسمت های ناقص شکل نگیرند. استفاده از این مدل روی پنجره کوچک ممکن است نورگیری را بیش از نیاز محدود کند و تنها پس از بررسی سفارش باید تأیید شود.
فاصله دو شاسی باید در تمام اضلاع یکسان باشد و زاویه خطوط مورب نیز به صورت یکنواخت ادامه پیدا کند. نقاط مهار باید با وزن نهایی هماهنگ شوند و فقط در گوشه ها متمرکز نباشند. پوشش قسمت های داخلی میان دو قاب نیز نیاز به کنترل دارد. مشتری هنگام تحویل می تواند تقارن لوزی ها, نبود لرزش و سلامت رنگ را بررسی کند. این مدل زمانی نتیجه قابل اعتماد ایجاد می کند که شاسی دوبل به دلیل ابعاد یا ساختار دهانه انتخاب شده باشد, نه صرفاً برای سنگین تر نشان دادن نرده.

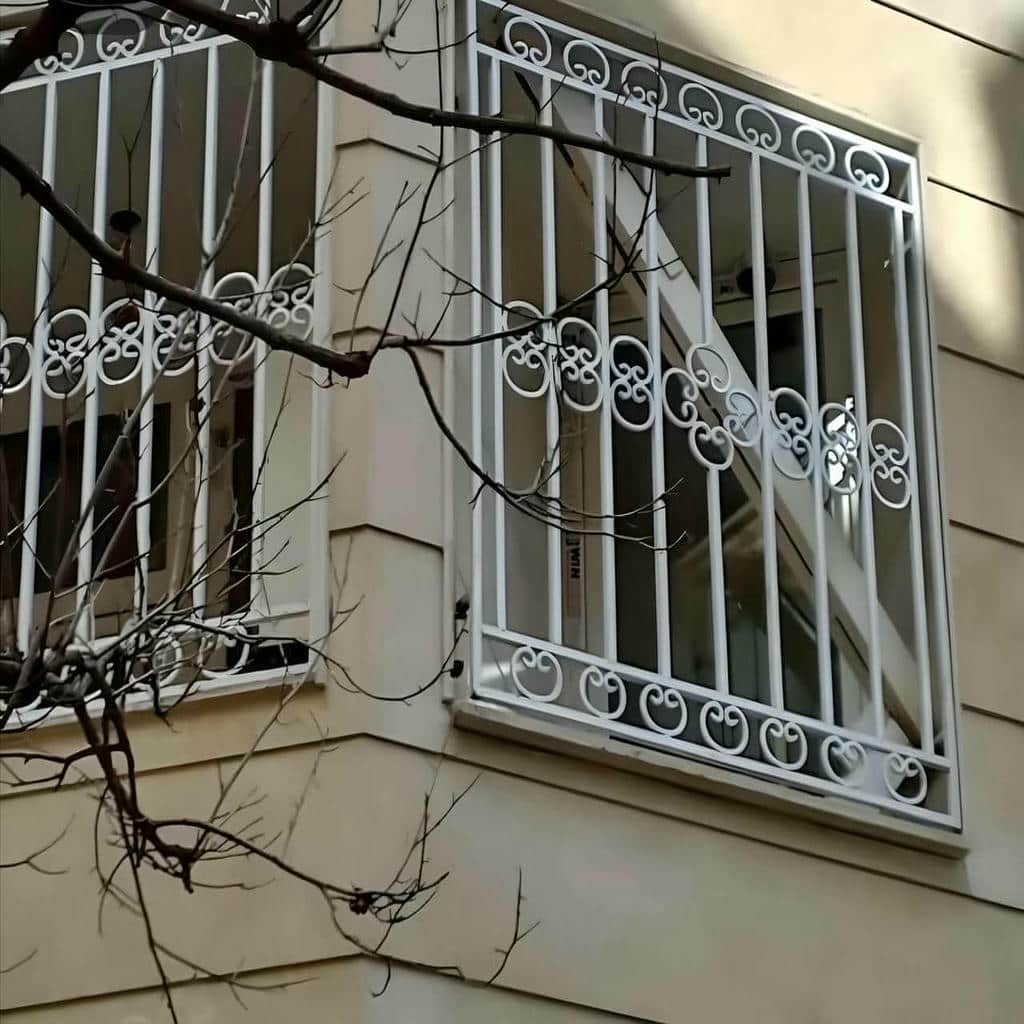

طرح فرفورژه خلوت با شاسی مقاوم
طرح هفتم از خطوط اصلی محافظ همراه با تعداد محدودی گل, برگ, حلقه یا پیچک تشکیل می شود. این مدل برای پنجره های نمای کلاسیک یا ساختمان هایی مناسب است که عناصر فرفورژه در نرده, در یا ورودی آن ها تکرار شده است. تزئینات باید محدود باشند تا دید و نورگیری بیش از حد کاهش پیدا نکنند. قطعات فرفورژه نباید جای اعضای اصلی محافظ را بگیرند یا فاصله های نامتناسب ایجاد کنند. مشتری بهتر است تعداد و محل جزئیات را پیش از تولید روی طرح مشاهده کند.
پشت برگ ها, داخل حلقه ها و محل اتصال پیچک ها از نقاط حساس پوشش هستند و باید پس از رنگ آمیزی بازبینی شوند. هر قطعه نیز باید در چند نقطه مطمئن به شاسی یا اعضای داخلی متصل شود تا در اثر ضربه لق نگردد. انتخاب رنگ مات, براق یا پتینه ای بر میزان دیده شدن جزئیات اثر دارد. هنگام تحویل, تقارن نقش, سلامت پوشش و نبود صدای ناشی از قطعات لق کنترل خواهند شد. ساختار خلوت نگهداری ساده تری نسبت به فرفورژه متراکم دارد.

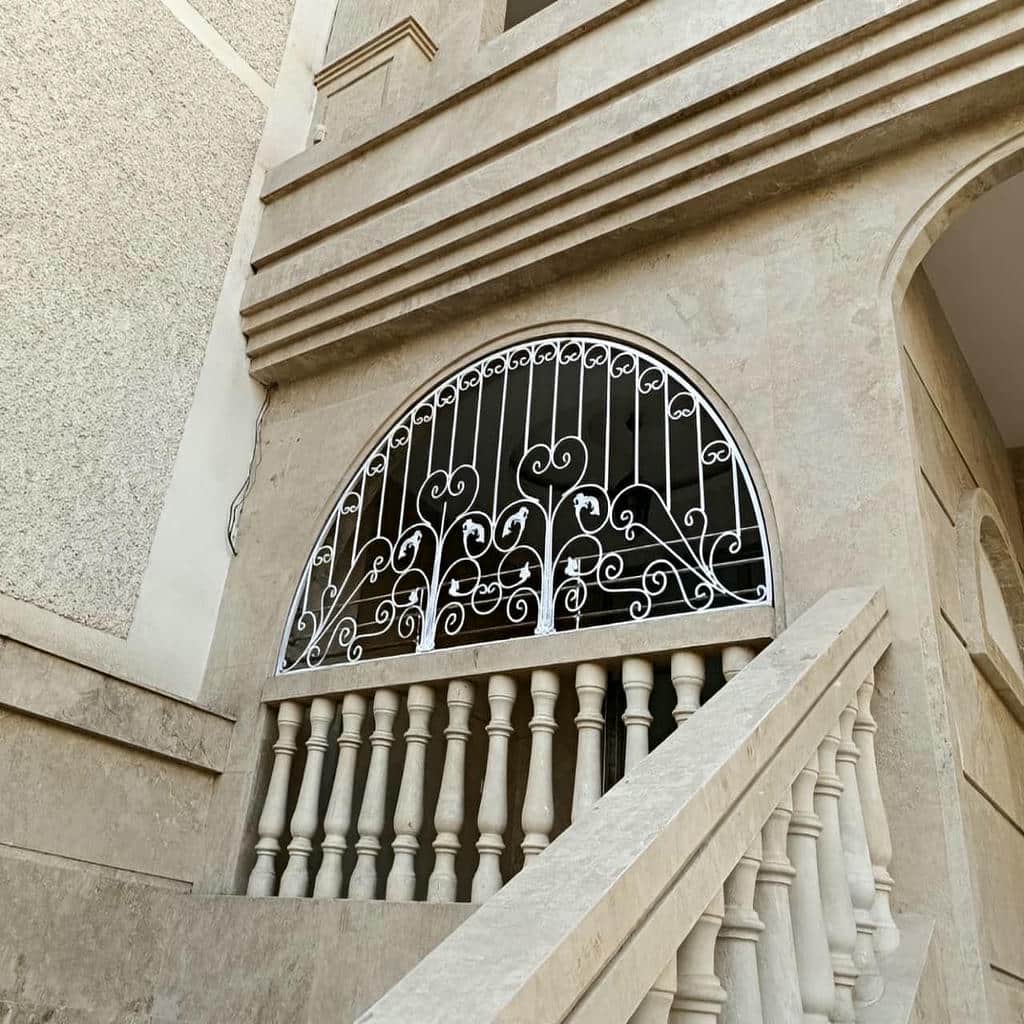

طرح کتیبه دار شاسی دار برای قاب های بلند
طرح هشتم دارای یک بخش اصلی ساده و کتیبه تزئینی در قسمت بالای شاسی است. این مدل برای پنجره های بلند یا دهانه هایی مناسب است که بخش فوقانی آن ها نیاز به تقسیم بندی ظاهری دارد. کتیبه می تواند خطی, قوسی, گل دار یا شبکه ای باشد, اما ارتفاع آن باید با ابعاد پنجره تناسب داشته باشد. کتیبه بسیار بلند نور بخش بالایی را محدود می کند و نمونه کوتاه نیز ممکن است در نمای کلی دیده نشود. طرح باید بر اساس اندازه واقعی تنظیم شود.
مرز کتیبه و قسمت اصلی باید صاف و دارای کلاف تقویتی مناسب باشد. وزن قطعات تزئینی نیز در انتخاب مقطع شاسی لحاظ خواهد شد. اگر فرم کتیبه قوسی است, تقارن انحنا پیش از پوشش کنترل می شود. مشتری می تواند ارتفاع, نقش و رنگ کتیبه را پیش از تولید تأیید کند. پس از نصب, تراز خط جداکننده, استحکام قطعات و سلامت پوشش گوشه ها بازبینی خواهند شد. این مدل با طراحی متناسب می تواند پنجره بلند را منظم تر نشان دهد, بدون آنکه تمام دهانه پرکار شود.
- مقطع شاسی را بر اساس ابعاد و وزن مدل تعیین کنید.
- طرح هندسی را پیش از ساخت روی اندازه واقعی مشاهده نمایید.
- شاسی دوبل را فقط پس از بررسی زیرکار و نیاز دهانه انتخاب کنید.
- پشت قطعات فرفورژه و داخل حلقه ها را از نظر پوشش کنترل نمایید.
- ارتفاع کتیبه را با نورگیری و نسبت پنجره هماهنگ کنید.

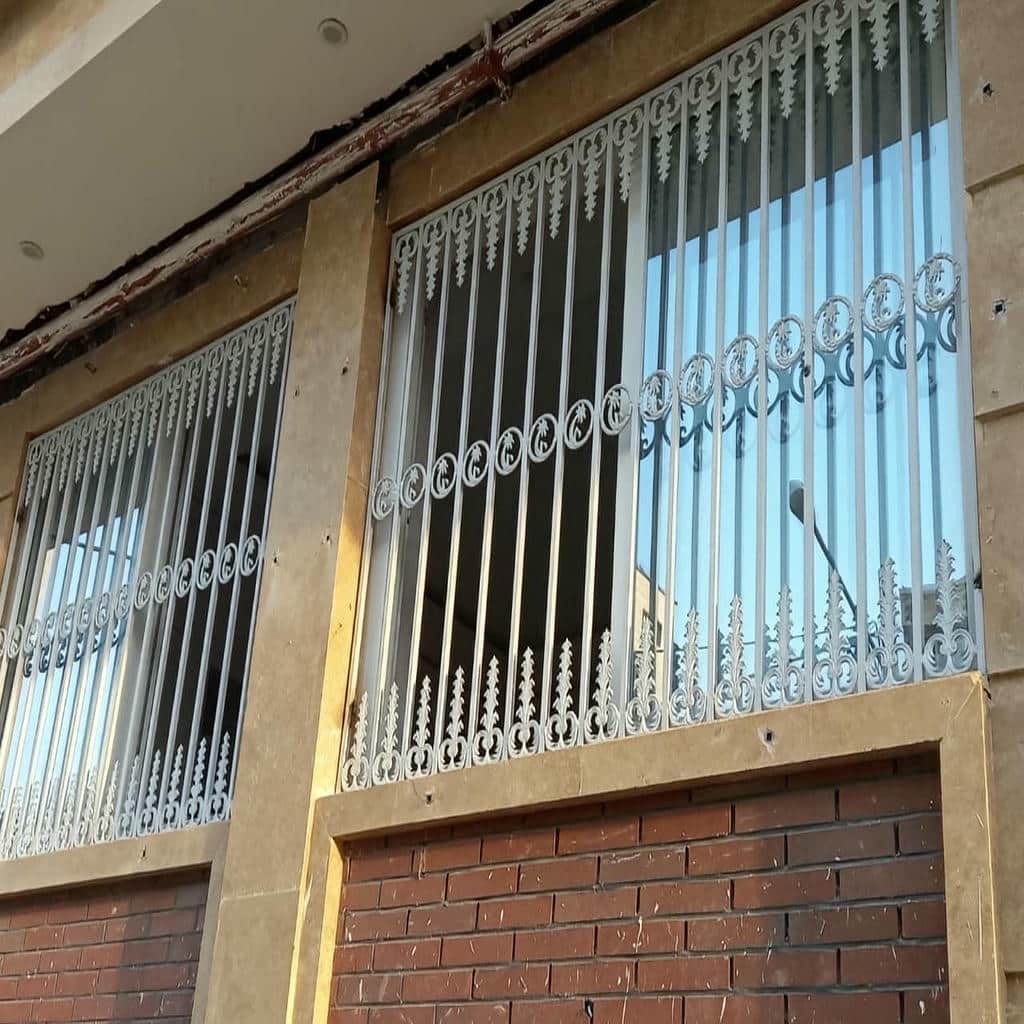

هماهنگی اندازه گیری و نصب نرده شاسی دار
روش نصب باید پیش از ساخت نرده مشخص شود, زیرا ابعاد شاسی, محل صفحات اتصال و فاصله قاب از پنجره به این تصمیم وابسته هستند. نصب داخل دهانه ظاهر جمع وجورتری ایجاد می کند, اما به عمق کافی نیاز دارد. نصب روی نمای اطراف فضای بیشتری برای دستگیره و توری فراهم می سازد, ولی جنس دیوار, سنگ یا بتن باید بررسی شود. در بعضی سفارش ها قاب برجسته یا اتصال مخفی نتیجه مناسب تری دارد. اندازه گیری حرفه ای علاوه بر عرض و ارتفاع, محل لنگه, توری, پرده و نقاط قابل مهار را ثبت می کند. مشتری پیش از تولید باید بداند نرده در چه سطحی نصب می شود و از نمای جانبی چه میزان بیرون زدگی خواهد داشت. این هماهنگی احتمال سوراخ کاری اضافه, برخورد با پنجره و آسیب پوشش را کاهش می دهد.
طرح قاب برجسته برای حفظ مسیر پنجره
طرح نهم به شکل شاسی جعبه ای ساخته می شود و برای پنجره هایی مناسب است که دستگیره, توری یا لنگه بازشو به فاصله بیشتری نیاز دارند. عمق قاب باید بر اساس مسیر واقعی حرکت پنجره تعیین گردد. برجستگی کمتر از نیاز مشکل را حل نمی کند و عمق بیش از حد نیز وزن, ظاهر جانبی و فشار واردشده بر نقاط مهار را افزایش می دهد. اضلاع کناری باید دارای اعضای محافظ باشند تا فاصله ایجادشده میان شاسی و پنجره به بخش باز تبدیل نشود.
نمای جانبی این مدل باید پیش از سفارش برای مشتری روشن باشد, زیرا تصویر روبه رو عمق واقعی را نشان نمی دهد. پایه ها و اضلاع جانبی باید پوشش کامل داشته باشند و با روش مناسب به زیرکار متصل شوند. در زمان نصب, تراز سطح جلو و کناره ها هم زمان کنترل خواهد شد. سپس پنجره در تمام حالت ها باز و بسته می شود. مشتری می تواند میزان بیرون زدگی, فاصله از دستگیره و سلامت رنگ نقاط اتصال را بررسی کند تا قاب فقط به اندازه نیاز برجسته باشد.
طرح شاسی با اتصال مخفی برای نمای مرتب
طرح دهم با صفحات یا پایه هایی ساخته می شود که پس از نصب کمتر در معرض دید قرار می گیرند. این مدل برای مشتریانی مناسب است که ظاهر یکپارچه و نقاط اتصال کم دید می خواهند. اتصال مخفی به معنای کاهش تعداد مهارها نیست و باید بر اساس وزن شاسی و جنس زیرکار طراحی شود. محل پایه ها پیش از رنگ آمیزی مشخص خواهد شد تا در محل نصب نیاز به جوش یا برش گسترده ایجاد نشود. فضای کافی برای ابزار نصاب نیز باید در اندازه گیری لحاظ گردد.
در اجرای این مدل, دقت جای گذاری پایه ها اهمیت زیادی دارد, زیرا خطای کوچک می تواند شاسی را از تراز خارج کند. پوشش روی صفحات و محل جوش باید کامل باشد و پس از مهار نیز آسیب های احتمالی بررسی شوند. مشتری پیش از تولید می تواند موقعیت کلی اتصال را بداند, هرچند بخش اصلی آن پس از نصب دیده نمی شود. در تحویل نهایی, نبود لرزش, تراز قاب و سلامت نمای اطراف کنترل خواهند شد. اتصال مخفی تنها در صورتی انتخاب مناسبی است که زیرکار ظرفیت اجرای آن را داشته باشد.
طرح شاسی پیچ و رولپلاک برای نصب کنترل شده
طرح یازدهم دارای صفحات سوراخ دار یا پایه هایی است که با پیچ و رولپلاک متناسب به زیرکار مهار می شوند. این روش برای بسیاری از دیوارهای بتنی, آجری یا سطوح دارای زیرسازی قابل بررسی است, اما نوع پیچ و عمق مهار باید با جنس دیوار هماهنگ باشند. سوراخ کاری نزدیک لبه سنگ یا آجر ضعیف می تواند خطر ترک یا لق شدن اتصال را افزایش دهد. محل صفحات بهتر است پیش از ساخت تعیین شود تا نیرو در طول شاسی توزیع گردد.
در روز اجرا, شاسی ابتدا در محل تراز می شود و نقاط سوراخ کاری پس از کنترل نهایی علامت گذاری خواهند شد. پیچ ها به صورت مرحله ای سفت می شوند تا فشار نامتعادل قاب را از گونیا خارج نکند. در صورت نیاز, درپوش یا پوشش نهایی برای مرتب شدن محل اتصال استفاده می شود. مشتری پس از نصب می تواند استحکام مهار, سلامت رنگ و نبود آسیب در اطراف سوراخ ها را بررسی کند. انتخاب صحیح رولپلاک و زیرکار مقاوم, بخشی از کیفیت خدمات نصب محسوب می شود.
- روش نصب را پیش از تعیین ابعاد نهایی شاسی مشخص کنید.
- عمق قاب برجسته را با مسیر واقعی بازشدن پنجره بسنجید.
- اتصال مخفی را تنها پس از بررسی ظرفیت زیرکار انتخاب نمایید.
- نقاط سوراخ کاری را از لبه های ضعیف و شکننده دور نگه دارید.
- پس از نصب, تراز, لرزش و عملکرد پنجره را کنترل کنید.
قیمت, سفارش و پشتیبانی سازه ساختمان
برآورد نرده پنجره فلزی شاسی دار زمانی قابل اعتماد است که مدل, ابعاد, مقطع شاسی, تراکم و شیوه نصب مشخص شده باشند. قیمت فقط به مقدار آهن وابسته نیست؛ قاب دوبل, فرفورژه, کتیبه, ساختار برجسته, یراق مدل بازشو و شرایط حمل نیز مراحل تولید را تغییر می دهند. برای بررسی اولیه می توان تصاویر پنجره و اندازه تقریبی را ارائه کرد, اما تولید بهتر است پس از تأیید اندازه نهایی آغاز شود. سازه ساختمان جزئیات سفارش را ثبت می کند تا رنگ, جهت طرح, نوع اتصال و محل یراق آلات پیش از ورود به کارگاه روشن باشند. این مسیر به مشتری امکان می دهد پیشنهادها را بر اساس متریال, کیفیت ساخت, نصب و پشتیبانی مقایسه کند و برای ترمیم, تنظیم یا ساخت نرده هماهنگ بعدی نیز اطلاعات لازم را در دسترس داشته باشد.
طرح بازشو دار قفل شونده با شاسی ثابت
طرح دوازدهم دارای شاسی ثابت و یک لنگه متحرک است و برای پنجره هایی مناسب خواهد بود که نظافت شیشه, دسترسی به توری یا فضای بیرونی اهمیت دارد. وزن لنگه باید با ظرفیت لولا و قفل هماهنگ باشد و جهت بازشدن نیز نباید با دیوار, پرده یا مسیر عبور تداخل پیدا کند. پیش از ساخت, محل لولا, ارتفاع قفل, میزان بازشو و فضای حرکت قاب ثبت می شوند. انتخاب یراق آلات مناسب باید بخشی از بررسی سفارش باشد و به مرحله پس از ساخت موکول نشود.
فاصله میان شاسی ثابت و لنگه باید کنترل شده باشد تا حرکت روان انجام شود و لقی نامناسب ایجاد نگردد. نقاط تماس قفل و لولا بیشتر در معرض سایش هستند و باید هنگام تحویل بازبینی شوند. لنگه پس از مونتاژ در کارگاه آزمایش و در محل نصب دوباره تراز خواهد شد. مشتری باید بداند این مدل نسبت به نرده ثابت به نگهداری بیشتری نیاز دارد. ثبت نوع لولا, قفل و کد رنگ, تنظیم یا تعمیر آینده را آسان تر می کند.

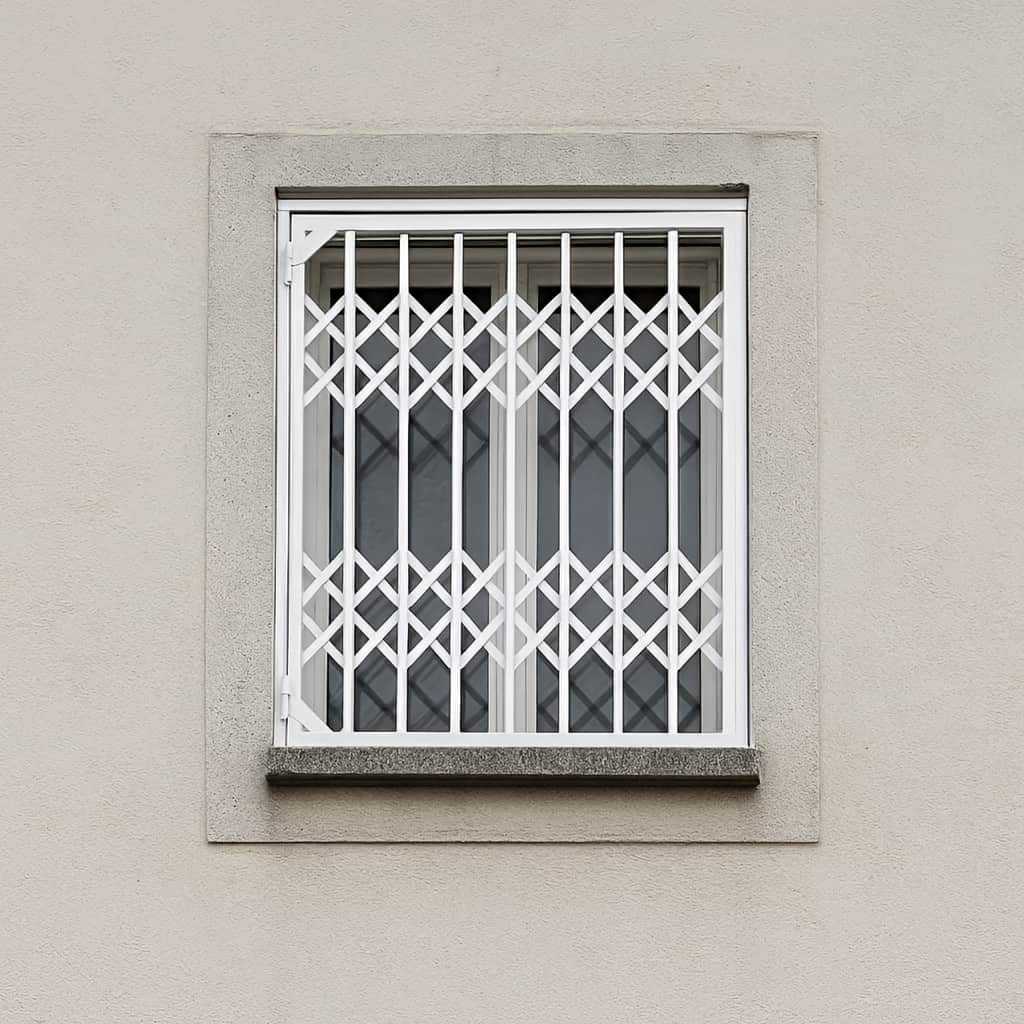

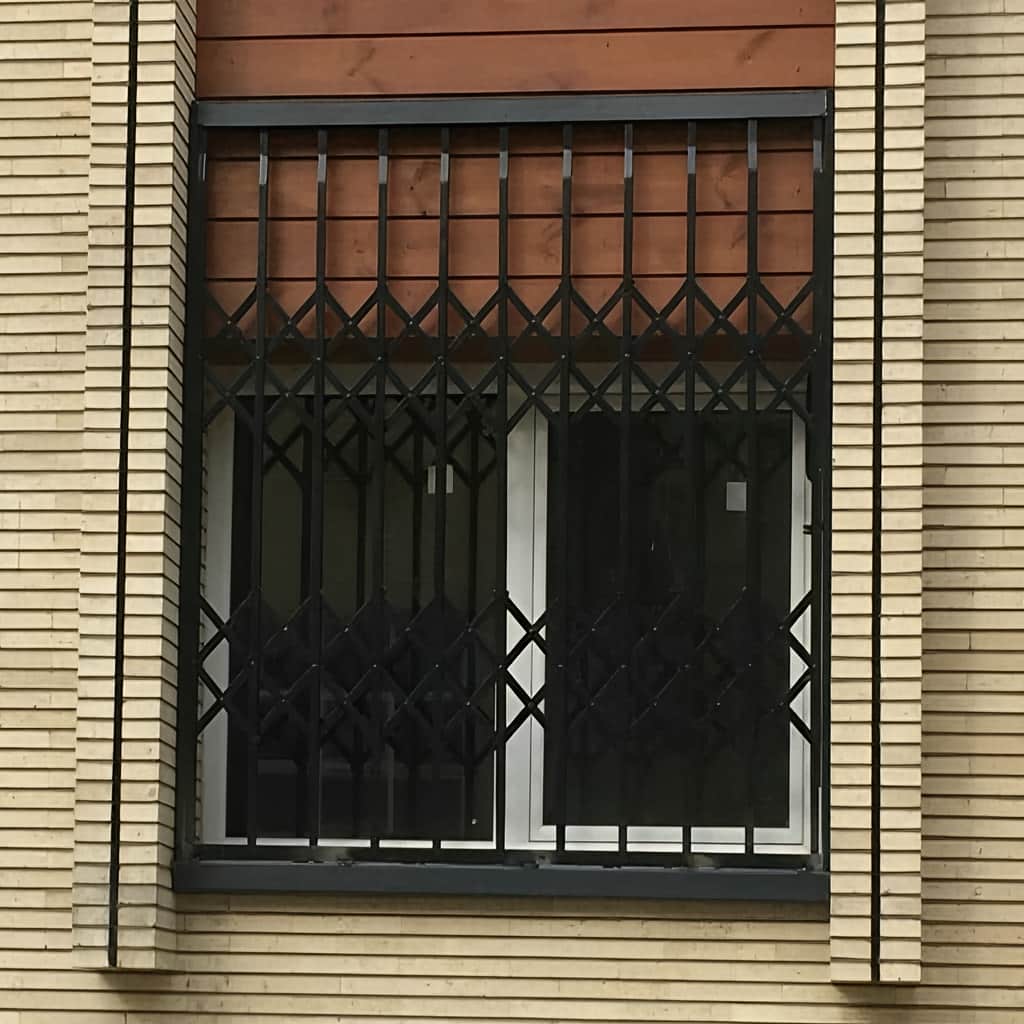

طرح تاشو شاسی دار برای دسترسی گسترده
طرح سیزدهم از چند لنگه متصل تشکیل می شود که هنگام بازشدن در کنار یکدیگر جمع خواهند شد. این مدل برای پنجره های عریضی قابل بررسی است که مشتری به دسترسی بیشتری نیاز دارد, اما فضای چرخش یک لنگه بزرگ فراهم نیست. تعداد بخش ها, جهت جمع شدن و عرض هر لنگه باید بر اساس دهانه تعیین شوند. وزن مجموعه نیز باید با لولا, ریل یا اتصالات انتخاب شده تناسب داشته باشد. مدل تاشو پیچیدگی بیشتری دارد و باید با نیاز واقعی سفارش توجیه شود.
حرکت لنگه ها باید بدون گیرکردن, صدای غیرعادی یا فشار به شاسی انجام شود. نقاط متحرک به بازبینی دوره ای نیاز دارند و نباید با پرده یا وسایل داخلی مسدود شوند. پیش از تولید, محل جمع شدن نرده و میزان فضای اشغال شده برای مشتری توضیح داده خواهد شد. هنگام تحویل, تمام بخش ها چند بار باز و بسته می شوند و عملکرد قفل, تراز لنگه ها و پوشش نقاط متحرک بررسی خواهند شد. ثبت مشخصات یراق آلات نیز خدمات آینده را دقیق تر می کند.
طرح ترکیبی ثابت و بازشو برای سفارش اختصاصی
طرح چهاردهم بخش های ثابت را در قسمت هایی قرار می دهد که دسترسی روزمره لازم نیست و یک لنگه بازشو را مقابل بخش مورد نیاز ایجاد می کند. این مدل برای پنجره های عریض یا چندقسمتی مناسب است و می تواند وزن بخش متحرک را نسبت به مدل کاملاً بازشو کاهش دهد. محل تقسیم باید با قاب پنجره هماهنگ باشد تا خطوط نرده نامنظم دیده نشوند. مشتری پیش از ساخت مشخص می کند کدام قسمت برای نظافت یا دسترسی باز شود و کدام بخش ثابت باقی بماند.
مرز میان قسمت ثابت و متحرک باید تراز و دارای فاصله یکنواخت باشد. لولا و قفل نیز روی پروفیل تقویت شده قرار می گیرند تا نیرو به درستی منتقل شود. اگر طرح داخلی شبکه ای یا تزئینی باشد, ادامه خطوط میان دو بخش باید کنترل گردد. سازه ساختمان مشخصات این تقسیم بندی را ثبت می کند تا ساخت و نصب بر اساس طرح تأییدشده پیش بروند. در تحویل نهایی, حرکت لنگه, استحکام قسمت ثابت, عملکرد قفل و هماهنگی خطوط دو بخش بازبینی خواهند شد.
- استعلام را پس از مشخص شدن مدل, ابعاد و روش نصب دریافت کنید.
- نوع لولا و قفل را پیش از ورود سفارش به تولید تأیید نمایید.
- مدل تاشو را تنها پس از بررسی فضای جمع شدن انتخاب کنید.
- مرز بخش ثابت و بازشو را با تقسیم بندی پنجره هماهنگ سازید.
- کد رنگ و مشخصات یراق آلات را برای پشتیبانی آینده نگهداری کنید.
انتخاب طرح به ابعاد دهانه, میزان دسترسی, نورگیری, نوع بازشو و سبک نما بستگی دارد. مدل عمودی و مینیمال برای ظاهر خلوت, شبکه مربعی برای پوشش بیشتر و قاب دوبل برای بعضی دهانه های بزرگ قابل بررسی هستند. مدل برجسته نیز برای پنجره دارای دستگیره یا توری فضای بیشتری فراهم می کند. بررسی تصاویر و اندازه واقعی کمک می کند طرح با زیرکار و استفاده روزمره هماهنگ شود.
تصاویر روبه رو و جانبی پنجره, ابعاد تقریبی, نوع بازشو, محل دستگیره, وجود توری و طرح مورد علاقه برای مشاوره اولیه مفید هستند. تصویر دیوار یا قاب اطراف نیز به انتخاب روش نصب کمک می کند. پس از بررسی, نوع شاسی, پروفیل, تراکم, رنگ و نحوه مهار پیشنهاد می شوند. اندازه و مشخصات نهایی باید پیش از شروع تولید به تأیید مشتری برسند.
ابعاد, مقطع پروفیل, تراکم اعضا, قاب دوبل, فرفورژه, کتیبه, مدل برجسته و یراق طرح بازشو بر قیمت اثر می گذارند. نوع پوشش, جنس زیرکار, تعداد نقاط اتصال, حمل و شرایط نصب نیز در برآورد مؤثر هستند. برای دریافت استعلام قابل اتکا, بهتر است تصاویر و مشخصات واقعی سفارش بررسی شوند و متریال, کیفیت ساخت, پوشش و خدمات اجرا هم زمان مقایسه گردند.
بله, اما ضخامت باید همراه با ابعاد پنجره, وزن طرح و تعداد نقاط مهار ارزیابی شود. شاسی بسیار سبک روی دهانه بزرگ ممکن است لرزش ایجاد کند و قاب بیش از حد سنگین نیز فشار غیرضروری به زیرکار وارد می سازد. مقطع پروفیل, نحوه جوش, کلاف های تقویتی و روش نصب نیز اهمیت دارند. انتخاب هوشمندانه یعنی مشخصات شاسی بر اساس سفارش واقعی تعیین شوند, نه صرفاً ظاهر سنگین تر.
خیر, مناسب بودن این روش به جنس و سلامت زیرکار بستگی دارد. بتن, آجر, سنگ یا قاب فلزی به پیچ, رولپلاک و عمق مهار متفاوت نیاز دارند. سوراخ کاری نزدیک لبه سنگ یا روی بخش سست می تواند کیفیت اتصال را کاهش دهد. محل مهار باید پس از بررسی پنجره تعیین شود و نیرو به قسمت مقاوم منتقل گردد. گاهی صفحه اتصال یا روش دیگری برای اجرای مطمئن تر پیشنهاد می شود.
در مدل های متحرک, لولا, قفل, ریل و تراز لنگه ها باید دوره ای بررسی شوند. سخت شدن حرکت, ایجاد صدا یا ناهماهنگی قفل ممکن است نشانه نیاز به تنظیم باشد. نقاط متحرک را تمیز نگه دارید و از واردکردن فشار اضافه خودداری کنید. خراش پوشش نیز بهتر است در مراحل اولیه بررسی شود. ثبت مشخصات یراق آلات و کد رنگ هنگام سفارش, تعمیر یا ترمیم احتمالی را آسان تر خواهد کرد.
جمع بندی
14 طرح نرده پنجره فلزی شاسی دار شامل مدل عمودی, افقی, شبکه مربعی, شبکه مستطیلی, هندسی, لوزی شاسی دوبل, فرفورژه, کتیبه دار, قاب برجسته, اتصال مخفی, پیچ و رولپلاک, بازشو دار, تاشو و ترکیبی ثابت و متحرک هستند. انتخاب هر طرح باید با توجه به ابعاد دهانه, نوع پروفیل, تراکم, پوشش, زیرکار, مسیر بازشدن پنجره و روش نصب انجام شود. اندازه گیری دقیق و تأیید مشخصات پیش از تولید کمک می کنند وزن, بیرون زدگی و نحوه استفاده برای مشتری روشن باشند. مسیر سفارش حرفه ای نیز باید از مشاوره و کنترل ساخت تا حمل, نصب و تحویل قابل پیگیری باقی بماند. سازه ساختمان با بررسی جداگانه هر سفارش, امکان پیشنهاد شاسی و طرح متناسب تری را فراهم می کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز می توانید تصاویر و اندازه های اولیه را ارائه دهید تا پس از هماهگی جزئیات, مدل قابل اجرا, متریال مناسب و روش نصب مشخص شوند.
